性能特點:
■ 最高360V測試電壓，滿足非隔離驅動電源測試要求

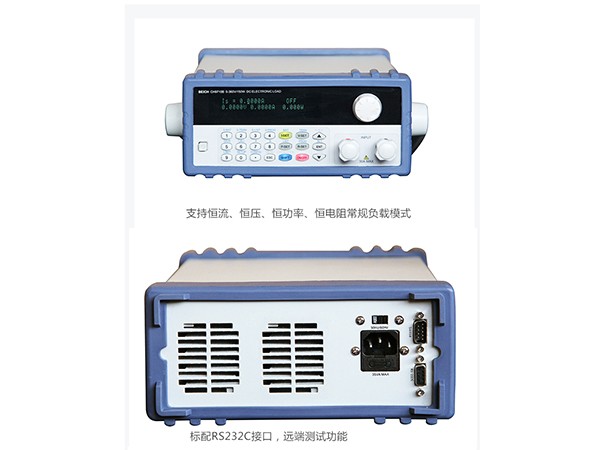

■ 定電流,定電壓,定電阻,定功率模式
■ 動態測量模式
■ 電池測試模式
■ 列表自動測試模式
■ 標準RS232C接口
■ 遠端測試功能
■ 過電壓,過電流,過功率,過溫度保護
主要技術指標:
| 型號 | CH9710B | CH9710C | ||
| 額定值 | 輸入電壓 | 0~360V | ||
| 輸入電流 | 1mA~30A | |||
| 輸入功率 | 150W | 300W | ||
| 顯示方式 | 高亮度VFD | |||
| 量程 | 精度 | 分辨率 | ||
| 負載精度 | 0-36V | ±（0.05%+0.03%FS） | 1mV | |
| 0-360V | ±（0.05%+0.03%FS） | 10 mV | ||
| 0-3A | ±（0.05%+0.05%FS） | 0.1mA | ||
| 0-30A | ±（0.05%+0.05%FS） | 1 mA | ||
| 定電壓模式 | 1.5V-36V | ±（0.05%+0.03%FS） | 1mV | |
| 1.5V-360V | ±（0.05%+0.03%FS） | 10 mV | ||
| 定電流模式 | 0-3A | ±（0.05%+0.03%FS） | 0.1mA | |
| 0-30A | ±（0.05%+0.03%FS） | 1mA | ||
| 定電阻模式（當輸入電壓和電流值≥10%FS） | 0.05Ω-5Ω | ±（0.2%+0.2%FS） | 0.001Ω | |
| 0.5Ω-50Ω | ±（0.1%+0.1%FS） | 0.01Ω | ||
| 5Ω-500Ω | ±（0.1%+0.1%FS） | 0.1Ω | ||
| 500Ω-5KΩ | ±（1%+1%FS） | 1Ω | ||
| 定功率模式（當輸入電壓和電流值≥10%FS） | 0-50W | ±（0.1%+0.1%FS） | 1 mW | |
| 0-150W | ±（0.1%+0.1%FS） | 1 0mW | ||
| 0-300W | ±（0.1%+0.1%FS） | 0.1 W | ||
| 電流測量值 | 0-9.9999A | ±（0.05%+0.05%FS） | 0.1mA | |
| 10.000-30.000A | ±（0.05%+0.05%FS） | 1 mA | ||
| 電壓測量值 | 0-9.9999V | ±（0.05%+0.03%FS） | 0.1mV | |
| 10.000-99.999V | ±（0.05%+0.03%FS） | 1 mV | ||
| 100.00-360.00V | ±（0.05%+0.03%FS） | 10mV | ||
| 電池測試功能 | 輸入電壓： 0.8-360V 最大容量： 999A/H 分辨率： 0.1mA放電時間：1~60000sec | |||
| 動態測試模式 | T1&T2（A值或B值測試時間）：0.1mS-999S誤差＜2.5% + 0.1mS | |||
| 保護范圍 | ＞額定條件5% | |||
| 輸入端阻抗 | ≥200KΩ | |||
| 外形尺寸 | W*H*D230mm*100mm*350mm | |||
| 重量Kg | CH9710B約6kgCH9710C約6.5kg | |||
